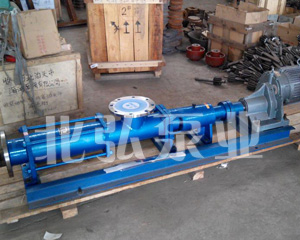

G型单螺杆泵 2013-02-19



G型单螺杆泵适应范围广,可输送一切流动介质甚至非流动物料.流量、压力稳定,无脉动,在国内泵界享有万能泵的称号.

产品详情


  G型单螺杆泵适应范围广,可输送一切流动介质甚至非流动物料。流量、压力稳定,无脉动,在国内泵界享有万能泵的称号。
G型单螺杆泵是一种密闭式螺杆泵,属转子式容积泵。主要工作部件由具有双头螺旋空腔的定子和在定子孔内与其啮合的单头螺旋螺杆——转子组成。当输入轴通过万向节驱动转子绕定子作行星回转时,定子——转子付就连续地啮合形成密闭腔,这些密闭腔容积不变地作匀速轴向转动,把输送介质从吸入端经流过定子——转子付输送至压出端,吸入密闭腔内的介质流过定子而不被搅动和破坏。因此,可以输送含有坚硬磨损性杂质及固体颗粒的介质和粘稠的液体。单螺杆泵被广泛用于各行业输送各类介质,恒压连续运行,无脉动,介质输送无破损,通过调节转速改变流量从而达到计量的目的。
G系列单螺杆泵关于单螺杆泵的选项:
正确的选型是获得最佳使用效果的关键,为满足介质不同物理、化学特性的运行要求,我们建议:用户提出泵运行数据,由我公司专业人员选型推荐,最后由用户确认。
选型时必需的主要运行数据有:
输送介质 名称、腐蚀性、磨蚀性、粘度、固体含量、工作温度;
运行参数 流量或流量范围、最大压力、连续或间断运行;
安装环境 卧式或立式、固定或移动、连接管路的特殊要求、防爆防护要求。
G系列单螺杆泵输送介质:
各种粘度的液体,特别是粘稠难输送的介质。
各种浓度的液体及经过分离脱水的干物料。
含有固体颗粒、纤维、悬浮物的液体。
液体、气体、固体的混合物。
不能受搅动、剪切、掠夺的敏感性液体。
腐蚀性液体。
产品选型技术标准:
1、据介质的磨耗性选择转速:


磨耗性
转速
轻度磨耗
710~520(r/min)
中度磨耗
520~380(r/min)
严重磨耗
380~100(r/min)

各种介质磨耗性初步分类:
1、 轻度磨耗介质:软质泥浆,含水95%以上污水,如活性泥水,精糖废液,工业废水、农畜屎尿、颜料,多种悬浮液。
2、 中度磨耗介质:含固体物料的泥浆,含水85%以上的污泥浆,染料、涂料、糖蜜研削液、石膏泥浆、菜籽油过滤后的沉积物。
3、严重磨耗介质:硬度泥浆,含有磨损性高固体的液浆,含水率50%以上的污泥,如研磨液、温泉泥、石灰泥、粘土、灰泥、陶    工、PVC浆料、脱水粘度剂等。
性能参数:

型号 转速(r/min) 流量m3/h 压力Mpa 电机KW 扬程m 进口mm 出口mm 允许颗粒直径 允许纤维长度
G20-1 960 0.8 0.6 0.75 60 Dy5 Dy25 1.5 25
G25-1 960 2 0.6 1.5 60 Dy2 Dy25 2 30
G25-2 960 2 1.2 2.2 120 Dy2 Dy25 2 30
G30-1 960 5 0.6 2.2 60 Dy0 Dy40 2.5 35
G30-2 960 5 1.2 3 120 Dy0 Dy40 2.5 35
G35-1 960 8 0.6 3 60 Dy5 Dy50 3 40
G35-2 960 8 1.2 4 120 Dy5 Dy50 3 40
G40-1 960 12 0.6 4 60 Dy0 Dy65 3.8 45
G40-2 960 12 1.2 5.5 120 Dy0 Dy65 3.8 45
G50-1 960 20 0.6 5.5 60 Dy00 Dy80 5 50
G50-2 960 20 1.2 7.5 120 Dy00 Dy80 5 50
G60-1 960 30 0.6 11 60 Dy25 Dy100 6 60
G60-2 960 30 1.2 15 120 Dy25 Dy100 6 60
G70-1 720 45 0.6 11 60 Dy50 Dy125 8 70
G70-2 720 45 1.2 18.5 120 Dy50 Dy125 8 70
G85-1 720 65 0.6 15 60 Dy50 Dy150 10 80
G105-1 500 100 0.6 22 60 Dy00 Dy200 15 110
G135-1 400 150 0.6 37 60 Dy50 Dy250 20 150
